工业型壁挂半岛电子体育竞技平台官网 （模拟量型）
产品型号：RS-WS-*-2D
该变送器为工业型壁挂高防护等级外壳，防护等级IP65，防雨雪且透气性好。
相关产品
壁挂王字壳模拟量型温湿度传感器
壁挂数码管王字壳温湿度传感器
86壳液晶模拟量型温湿度传感器
模拟量型工业管道式液晶半岛电子体育竞技平台官网
模拟量型工业管道式半岛电子体育竞技平台官网
数显管道式模拟量型温湿度传感器
风管温湿度传感器
混凝土养护专用半岛电子体育竞技平台官网 模拟量型
工业型壁挂半岛电子体育竞技平台官网 （模拟量型）
工业型壁挂液晶半岛电子体育竞技平台官网 （模拟量型）
防爆半岛电子体育竞技平台官网 (模拟量型)
防爆式风管型半岛电子体育竞技平台官网 (模拟量型)
产品详情
产品概述
该变送器为工业型壁挂高防护等级外壳，防护等级IP65，防雨雪且透气性好。电路采用美国进口工业级微处理器芯片、进口高精度温湿度传感器，确保产品优异的可靠性、高精度和互换性。 采用标准工业接口4~20mA/0~10V/0~5V模拟量信号输出，可接入现场数显表、 PLC、变频器、 工控主机等设备， 安全可靠，外观美观，安装方便。
功能特点
采用高精度温湿度测量单元，长期稳定性好漂移小。
采用专用的模拟量电路，使用范围宽。
10~30V宽电压范围供电。
安装方便，可壁挂安装可导轨安装。
抗灰尘防护等级高（IP65）。
主要技术参数
| 直流供电（默认） | DC 10~30V | |
| 最大功耗 | 电流输出 | 1.2W |
| 电压输出 | 1.2W | |
| A准精度 | 湿度 | ±2%RH（60%RH，25℃） |
| 温度 | ±0.4℃（25℃） | |
| B准精度 | 湿度 | ±3%RH(60%RH,25℃) |
| 温度 | ±0.5℃（25℃） | |
| 温度量程 | -40℃~+120℃，默认-40℃~+80℃ | |
| 湿度量程 | 0%RH-100%RH | |
| 变送器元件耐温及湿度 | -40℃~+80℃，0%RH~95%RH （非结露） | |
| 探头工作温度 | -40℃~+120℃，默认-40℃~+80℃ | |
| 探头工作湿度 | 0%RH-100%RH | |
| 长期稳定性 | 湿度 | ≤1%RH/y |
| 温度 | ≤0.1℃/y | |
| 响应时间 | 湿度 | ≤8s(1m/s风速) |
| 温度 | ≤25s(1m/s风速) | |
| 输出信号 | 电流输出 | 4~20mA |
| 电压输出 | 0~5V/0~10V | |
| 负载能力 | 电压输出 | 输出电阻≤250Ω |
| 电流输出 | ≤600Ω | |
| 开孔尺寸 | 70mm | |
| 参数设置 | 通过软件设置 | |
产品选型
| RS- | 公司代号 | ||||
| WS- | 温湿度变送、传感器 | ||||
| I20- | 4~20mA电流输出 | ||||
| V05- | 0~5V电压输出 | ||||
| V10- | 0~10V电压输出 | ||||
| 2D- | 工业型壁挂 | ||||
| 空 | 外置精装探头（默认） | ||||
| 5 | 外延精装探头 | ||||
| 6 | 外延防水探头 | ||||
| 7 | 外延高灵敏度探头 | ||||
| 8 | 外延普通探头 | ||||
| 9 | 外延金属防水探头 | ||||
| A | 外延四分管螺纹探头 | ||||
| B | 外延宽温探头 | ||||
| ZJ | 外延夹持探头 | ||||
| HD | 活动螺纹探头 | ||||
| FW | 外延蜂窝型探头 | ||||
| FF | 外延不锈钢防风探头 | ||||

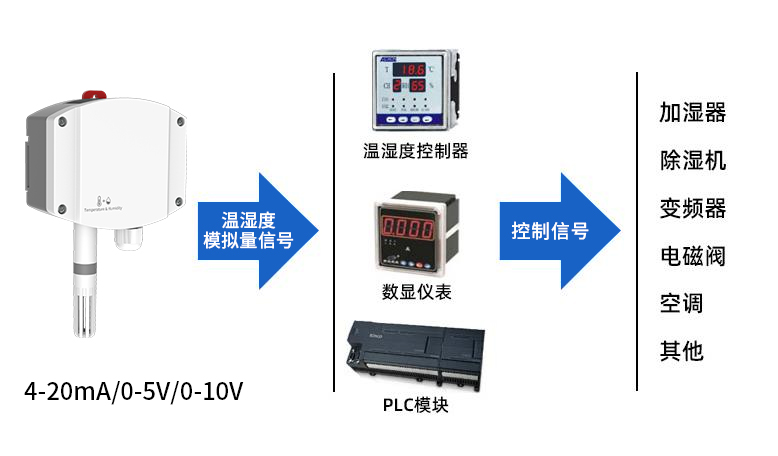

系统框架图

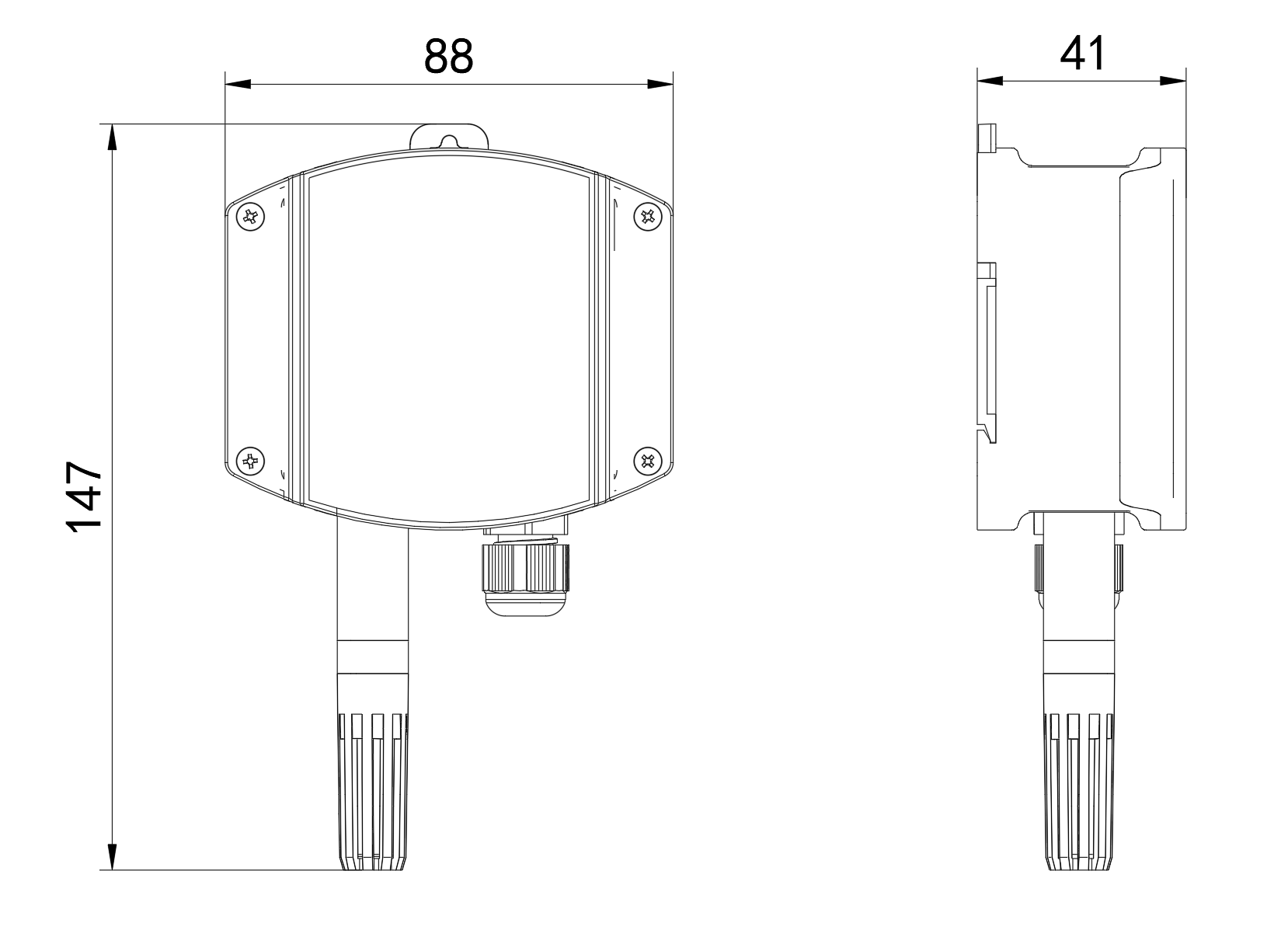

尺寸说明
安装说明
壁挂式安装

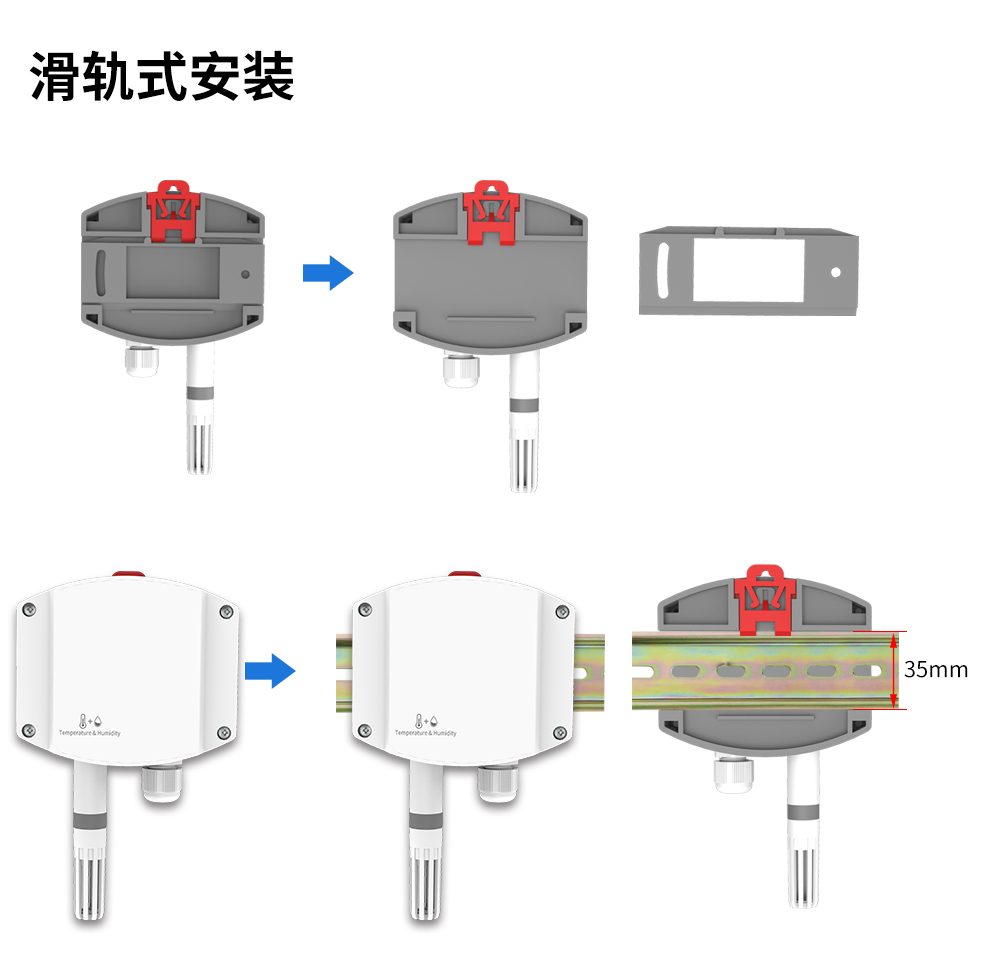

滑轨式安装

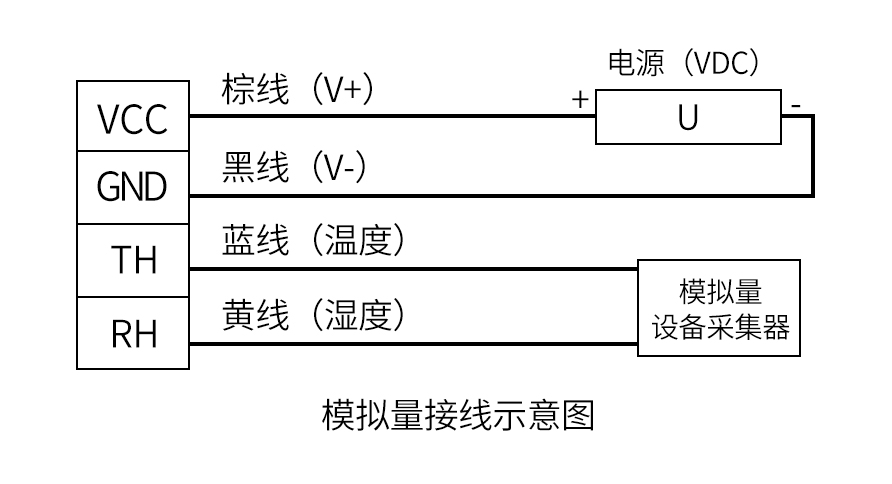

接口说明
电路标识 | 说明 | |
电源 | VCC | 电源正 |
GND | 电源负 | |
输出 | TH | 温度信号正 |
RH | 湿度信号正 |
